振动器的安装和运转

6.1 安装

在安装振动器之前应确定安装位置是仔细选择过的,以保证最佳工作效果(参见第3章)。

安装面必须干净、平坦。请注意,非平整安装面会由于振动器本体的扭振使振动器工作不正常。


图  “支持”流动和在料斗上的正确安装


振动器的安装应尽可能使其球体、滚子的转动方向对物料的流动有支持作用。通过如图6.1所示的进气方向可以很容易地确定正确的安装位置。

在安装活塞式振动器FP-系列之前,应对其进行检查,确保活塞可以自由运动。用大拇指下的肌肉碰撞振动器,你应该能听到活塞碰撞端盖的金属碰撞声。若活塞不能自由运动,可以在进气口加入几滴汽油(或煤油)。它可以松脱可能由于制造过程中使用的冷却剂所造成的活塞粘连。


6.1.1  螺钉和螺母

振动器上使用了如下尺寸的螺钉:


振动器类型 8/10 13/16 20/25 30/36 40/48 60/70
K-系列 M6 M8 M8 M10 --- ---
GT-系列 M6 M8 M8 M10 M16 M16
振动器类型 50 65 80 100 120
R-系列 M6 M8 M8 M10 M16
T-系列 M6 M8 M10 M13 ---
振动器类型 2 3 4 5 6 7
DAR-系列 M6 M8 M10 M12 M16 M16
振动器类型 12 18 25 35
FP-系列 M8 M10 M12 M12

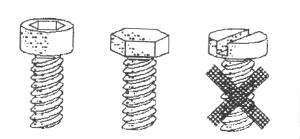

建议使用8.8级以上的内六角或外六角螺钉。同样地,螺母也应该为8.8级以上。不应使用带槽螺钉或抗拉强度较低的其他螺钉。螺钉应足够长,至少有一个整螺纹拧出螺母。



若被连接件上带有螺纹孔,则螺钉应至少拧入螺钉直径的1.5倍。

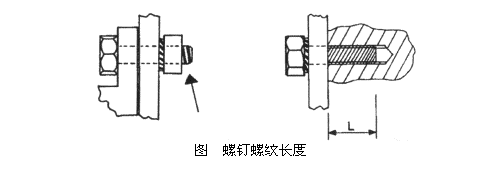

对FP-系列来说,在振动器螺纹中的螺钉长度应符合下表。


FP-型振动器 12 18 25 35
最小(mm) 10 10 12 12
最大(mm) 13 13 15 15

注意:只能使用齿形锁紧垫圈或弹簧锁紧垫圈。建议使用粘性密封胶(如LOCTITE 270)。请按照生产厂的说明书使用。

请勿使用普通平垫或曲面垫圈,因为这些垫圈不能阻止螺钉、螺母的松动。在振动过程中可能会引起松脱。齿形锁紧垫圈/弹簧锁紧垫圈/曲面垫圈


齿形锁紧垫圈/弹簧锁紧垫圈/曲面垫圈


垫圈应被置于紧固面和螺母之间或对FP-系列振动器来说置于安装面与螺钉之间。

紧固扭矩必须大于如下值。


螺纹尺寸 最小 最大
M6 6N 10N
M8 15N 21N
M10 30N 42N
M12 50N 72N
M16 150N 174N

图6.7 最小/最大扭矩


注:带有安装螺纹的端盖直径较小,另一个端盖(排气口)的螺纹不是公制。

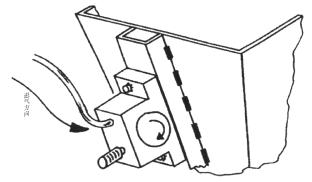

振动器的安装位置应尽可能使球体、滚子或转轮的旋转对物料的流动有“支持”作用。通过验看如图6.8所示的进气口的位我们很容易检验振动器的安装位置是否正确。


“支持”气流以及振动器在料斗上的安装方式


注意:请确认振动器已安装牢固。我们强烈建议在振动器工作几分钟后重新紧固螺钉。振动器松脱会伤及人身或机器。
6.1.2 空气连接

压缩空气管应有足够的口径以保证空气流动顺畅。气管尺寸应根据2.4节确定。从主气管到振动器的气管用一条柔性管。请确认此柔性管的内径符合图6.9



外型类别 50 65 80 100 120 180
内尺寸(mm) 8 8 12 16 16 20

确定进气口处的气管为柔性管且可以自由移动以保证振动器的工作不会对过渡区的管路造成损坏。管子的另一端应牢固固定,使管子不会进入共振状态。你也可以让管子直接从结构的某一点上连到进气口,但必须确保不会对安全产生影响。

不要弯折气管。

注:管螺纹为BSP(英国标准管螺纹),NPT(美国国家标准管螺纹),它为锥形螺纹,每英寸多一扣,使用生料带可以确保联结的密封性。



图  气管的联接


过滤器、压力调节器和油雾器应尽量靠近振动器(少于2米)。在振动器需要间歇工作的情况下,若在气路中联入电磁阀,则电磁阀与振动器之间的距离应少于50cm。这样可以保证振动器的启动、停止迅速可靠。

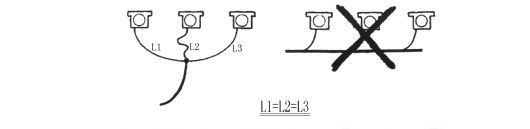

在最多为三个振动器的情况下,只需一个油雾器即可。从联结点到每个振动器的管子应一样长,以保证每个振动器的压力和流量一致。

再一次强调,当使用电磁阀时,电磁阀与振动器应相距50cm以下,保证所有的振动器同时启、停。

若使用了油雾器,那么按2.2节所述使用ISO G5油。请注意,三套件(过滤器、调压器、油雾器)的供货商同样销售油雾器用油,请确认此油是否符合ISO G5。


图 三个振动器联到一个油雾器


在安装气管之前建议在振动器的进气口加入几滴煤油。煤油会在振动器开始工作的最初几秒钟溶解新振动器内的防锈剂。

6.1.3     消音器

除R-系列以外的所有振动器工作时都可能会装有消音器或排气管。

振动器类别/型号 消音器 尺寸 定货号
GT-8/-10, -50, FP-12/-18 过滤器型 1/8” 44025
K-8到 25, GT-13 到 25, T-50 到 65, R-65/-80 过滤器型 1/4” 44026
K-30/-36, GT-30 到 48,  T-80到 100, T-100/-120 过滤器型 3/8” 44027
DAR-2 烧结型 1/8” 39371
DAR-3/-4 烧结型 1/4” 39372
DAR-5/-6/-7 烧结型 3/8” 39373
FP-25/-35 自由流动型 1/4” 44029

图 6.12 消音器参照表


消音器可能会由于空气中的灰尘而发生堵塞。因此,强烈建议使用气路过滤器。但是堵塞的消音器(过滤器型和烧结型)可以用汽油(或煤油)冲洗干净。FF-型(自由流动1/4”)可以拧下,且可以用气压吹洗。

除使用消音器以外,排气可以由管子导出。确认管子的内径大约为进气管的两倍,否则不会是全部压力(进气口到排气口的气压差)都转化为机械能。如2.4节所述,管路的压力损失(进气管或排气管)的总和必须小于0.5bar。排气管不得长于2m。


ΔPTOT=ΔP1+ΔP2 压力损失

6.1.4     露天场合应用

在如下情况下所有FINDEVA振动器都可以工作于露天场合。

振动器应装于液体不能浸入的地方。若振动器只能被置于暴露于液体(雨水或其他)的地方,则应采取如下步骤:
安装振动器时应使带有消音器的排气管的排气口向下或在排气口装上排气管使排气管的排气口向下。这样可以防止液体或灰尘进入。

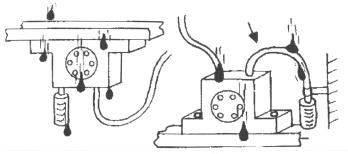

图  露天安装或暴露于液体、灰尘等


若振动器暴露于液体,而又不能采取上述步骤,则安装消音器并且保证有0.1——1bar(15——30PSI)的持续出口压力,防止液体流入。

注意:在灰尘、液体或其它粒子(水泥粉末、腐蚀性溶液)有可能进入排气口时,未装消音器的情况下千万不要开动振动器。

6.2 开机

装好振动器后就可以开机运转了。

警告:

当人员位于振动器周围时请佩带听力保护装置。 应避免未装消音器的情况下开机,以尽量降低噪音(及对人耳伤害的可能性)。 确认油雾器(若已安装)中已注油。 注意最大的空气压力为7bar。 再次检查安装螺钉是否紧固。 认气压管已连到进气口。 安装与料斗上、料道上的振动器在料斗或料道为空的情况下不要工作,因为这样可能会引起结构损坏。

第一次运转时,振动器可能会在几分钟内达到标称的频率和力。这是因为在运动件表面上涂有润滑脂,在温度较低时会粘着。在工厂的最终检验时,所有的振动器都运转过几分钟,但是由于储存,机件上的润滑脂还是有可能粘着。

基于以下几个原因我们建议使振动器间歇地运转。
延长振动器的寿命 节省费用很高的压缩空气能 仅在物料需要流动时或闸门打开时,为防止料斗、料槽堵塞时才要求工作 开10—30秒,停1—5分钟,被证明是最有效的工作间歇


图  间歇工作

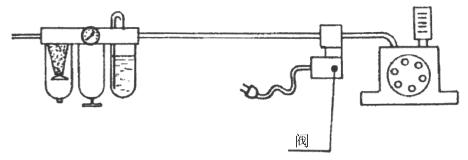

对间歇工作来说,我们建议使用由定时器或机械控制系统驱动的阀。阀应置于油雾器和振动器之间,阀距振动器越近,则间歇启动-停止的能力就越强。当阀远离振动器时,管路中的压缩空气要每次排空和充灌,这样影响启动-停止能力。

通常,我们没有必要让振动器工作于全功率下。因此我们可以通过压力调节器(减压阀)来节省压缩空气,将振动器调整到系统的共振频率。这样同样可以延长寿命。

所有振动器的频率都可以通过位于供气管路上的调压器进行控制。联接到活塞振动器排气口的FF-消音器同样允许对振动器的振幅进行调节。


警告:在做如下的检查时请佩带听力保护装置。


在第一次开动振动器时先拆下排气管,使振动器工作,测量其频率和力。将排气管装上再次使其工作并作同样测量。所测值的差就是排气管上的压力或能量损失。如出现这种情况,则应增大排气管直径或减少长度。

也可以对消音器作相同的测量以检查空气流量是否足够或用来检查是否有堵塞。

若振动器不能工作或工作时的能量达不到期望值,请参看7.2.1节“故障检测”。
