选择最佳振动器类型

4.1 概述

在本节您将看到如何选择振动器。但实际上选择最佳的振动器并不只是简单到仅仅使用计算器和图表。每种应用都要用不同的方法。通常自由振动被结构上的加强筋或其他阻尼性的东西所减弱。下面的表可以给您一个接近最佳选择的方法,但最终还是要进行细调。通过改变气压使振动频率接近物体的自由频率或最佳工作状态。

在许多应用中要用到三个以上不同类型的振动器,在这种情况下要确定用什么振动器就需要考虑噪音以及初装成本和长期运行成本。

通常讲要考虑七个因素:

- 空气消耗量
- 噪音
- 安装空间
- 频率
- 振幅/振动能
- 成本/维护成本
- 空气供给/润滑情况

在下表中您将看到不同种类的振动器的力和振幅。其它重要的因素有:成本、噪音和空气消耗量。例如,有时使用金转轮振动器很必要。它噪音小,在相同功率下耗气量仅及球式振动器的一半。在其它的应用场合,若没有噪音要求,则球式振动器足够且省钱。

步骤:

1.根据所需力的大小,从下表中选出所有可能的振动器。
2.若要求工作安静则不要使用噪音大的振动器。
3.若要求无油工作则不要选择T-、DAR-和FP-系列振动器。
4.若要求耗气量小,则不要选择球式和滚子式(K-、R-和DAR-系列)振动器。空气消耗量请参阅第10节 ――技术参数。
5.检查安装空间。
6.对比成本。注意,GT-系列振动器可以完成两个球式振动器的工作,长期来讲GT-系列的成本低。

4.2 料斗

4.2.1 公式

选择最优振动器类型的最重要因素是要振动的物料的重量。针对料斗时,我们只对位于锥体部分的物料感兴趣。

物料重量:

W=体积x物料的单位体积重(VW)

(π=3.1415926)

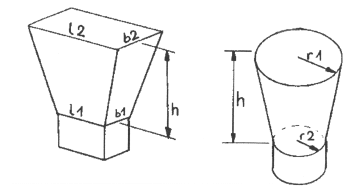

料斗中物料重量的计算

4.2.2 表

通常情况下,最好是使用两个小振动器而非一个大的。两个振动器应在料斗上相对安装,这样可以防止一点上受力过大。

表 选择表

    被振物质量 kg 物料
干/松 稻谷,玉米,咖啡,干燥粉末,面粉   含水量大/潮湿 水泥,混凝土,糖,盐,化学品
球式振动器 K-系列 滚子振动器 R-系列 金转轮振动器 GT-系列 球或滚子振动器 R-系列 DAR-振动器 金转轮振动器 GT-系列
有噪音 有噪音 安静 有噪音 有噪音 安静
50 K-8   GT-8 K-10   GT-8
100 K-8   GT-8 K-13   GT-8
200 K-10   GT-8 K-16   GT-8
300 K-13   GT-8 K-20   GT-8
500 K-16   GT-8 R-50   GT-8
800 K-20 R-50 GT-8 R-50 DAR-2 GT-10
1,000 K-25 R-50 GT-13 R-50 DAR-2 GT-16
1,500 K-30 R-50 GT-16 R-65 DAR-3 GT-20
2,000 K-36 R-65 GT-20 R-80 DAR-4 GT-25
3,000 K-36 R-65 GT-25 R-100 DAR-5 GT-36
5,000   R-80 GT-30 R-120 DAR-6 GT-40
8,000   R-100 GT-40   DAR-7 GT-78
10,000   R-100 GT-48   DAR-7 GT-48-S

用于料斗时的振动器选择表

4.3 料槽和筛子

在这种应用中要选择正确的振动器,首先应确定要振动的物料的重量和体积。对于总重低于120kg的料道或筛子,可以使用活塞式振动器。但是对于大的料道或筛子,旋转式振动器特别是转轮式振动器则是一种好的选择。

在使用两台振动器的情况下,应确定两台振动器是被安装于同一加强筋上,这样可以使它们很快进入共振状态,并使力加以放大。

4.3.1公式

被振物的总重

W(被振)=料道与筛子重(运动件重)+内置物料重

4.3.2表

表 料道和筛子上应用时振动器选择表

总重(kg) K-型球式振动器 有噪音 SA/HF R-型转子振动器 有噪音 MA/HF DAR-型转子振动器 有噪音 HA/LF GT-型转轮振动器 无噪音 LA/MF FP-型活塞振动器 无噪音 1/LF
5 FP-12
10 FP-18
15 FP-18
20 K-8 FP-25
30 K-8 FP-25
40 K-10 FP-25
50 K-13 FP-35
75 K-16 GT-10 FP-35
100 K-20 GT-10 FP-35
150 K-25 R-50 DAR-2 GT-16
200 K-30 R-50 DAR-3 GT-16
300 K-36 R-65 DAR-4 GT-25
400 2×K-36 R-80 DAR-5 GT-36
500 R-100 DAR-6 GT-36-S
750 R-120 DAR-7 GT-48
1,000 R-120 DAR-7 GT-48-S
2,000 2×R-120 2×DAR-7 2×GT-48-S

FP-系列振动器有S(小)、M(中)和L(大)三种振幅类型。

SA: 小振幅

LF: 低频率

MA: 中振幅

MF: 中频率

HA: 大振幅

HF: 高频率

4.4 混凝土和铸造用模型方面之应用

在混凝土模方面,选择振动器时的重要因素有:重量和状态,即混凝土是干、中等还是稀。

注:无论从表中选什么样的振动器,都必须进行实际测试来确定最佳工作状态。特别是对混凝土,振动时间对于确保混凝土被振透极为重要。表中数据仅提供了一个大概的估计。

表 混凝土模选择表

灌入模中物料的重量

物料状态

中等

20

R-50

DAR-2

GT-10-S

R-50

DAR-3

GT-10-S

R-65

DAR-4

GT-10-S

50

R-50

DAR-2

GT-10-S

R-65

DAR-3

GT-16-S

R-65

DAR-4

GT-16-S

100

R-65

DAR-5

GT-16-S

R-65

DAR-5

GT-16-S

R-80

DAR-6

GT-25-S

200

R-65

DAR-5

GT-25-S

R-80

DAR-6

GT-25-S

R-100

DAR-6

GT-36-S

500

R-80

DAR-6

GT-36-S

R-100

DAR-6

GT-48-S

R-120

DAR-7

2×GT-36-S

750

R-120

DAR-6

GT-48-S

R-120

DAR-7

2×GT-36-S

2×R-120

2×DAR-6

2×GT-48-S

1,000

2×R-120

DAR-7

2×R-120

2×DAR-6

2×DAR-7

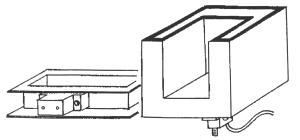

图  根据模型选择安装方

当要捣实的混凝土大于10cm(4英寸)时,推荐使用DAT-系列振动器(上图右侧)。DAR-系列振动器产生很大的振幅可以穿透到混凝土材料的很深处。

对于平板式的模型(上图),若总宽度大于20cm(8英寸),则采用一个DAR-系列振动器。若大于40cm(16英寸)则采用两个。若宽度小于20cm,则R-系列、GT-系列可以达到很好的效果。

要达到很好的捣实效果并作到表面无气泡,GT-系列振动器应运转约10秒,由于它的高振动频率,它可以将沙子捣实使其紧紧包围砾石。

4.5铸造模

在捣实铸造模中石英沙的应用方面,要确定合适的振动器请使用上表中“干”一栏。推荐使用GT-系列转轮振动器,因为这种振动器可以在无润滑的情况下工作,而且它们的球轴承带有防护圈。这样可以防止石英沙进入对轴承产生损害。振动器在待机状态时也应对其提供0.5bar左右的气压,这样可以防止在向模中注砂时,石英砂从振动器排气口进入振动器。

启动振动器需要较高压力。
